DIN6319 Сферична шайба, опукла та увігнута самовирівнююча шайба: виправте кутове відхилення монтажу

Що викликає кутове відхилення в болтових з'єднаннях

У важкому промисловому виробництві та складанні точного обладнання кутове відхилення болтових з’єднань є однією з найбільш забутих, але впливових прихованих проблем. Нерівні оброблені поверхні, зварювальні деформації, осідання фундаменту обладнання та помилки ручного монтажу призведуть до непаралельності площин підгонки. Під час тривалого сильного навантаження та механічної вібрації невеликі кути нахилу постійно створюватимуть напругу вигину на болтах, що призведе до зносу різьби, втоми болта, ослаблення та навіть раптового руйнування.

Більшість традиційних рішень для складання покладаються на звичайні плоскі шайби або пружинні шайби для полегшення кріплення. Однак ці звичайні кріплення відіграють лише просту роль розподілу тиску та запобігання ослабленню. Вони взагалі не мають можливості компенсації кута і не можуть усунути ексцентричну силу згину. Для високоточних форм, гідравлічного обладнання та важких сталевих конструкцій використання звичайних шайб значно знизить стабільність збірки та скоротить загальний термін служби обладнання.DIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайбаідеально вирішує давню проблему кутового відхилення монтажу в промисловості. Його унікальна опукло-увігнута парна сферична структура може активно адаптуватися до похилих монтажних поверхонь, перетворювати нерівномірне напруження вигину в рівномірний осьовий тиск і фундаментально захищати безпеку та стабільність болтових з’єднань.

Шайба DIN6319 проти традиційних шайб: порівняння основних характеристик

Щоб допомогти інженерам і покупцям точно вибрати кріпильні елементи для різних робочих умов, ми робимо поглиблене порівняння продуктивності між самонастановними сферичними шайбами ​​та звичайними плоскими шайбами/пружинними шайбами. Конструктивні дефекти традиційних шайб повністю виявляються у сценаріях складання у важких умовах і під нахилом, тоді як структурні переваги наборів DIN6319 повністю відображаються.

Елемент порівняння	Звичайна плоска шайба / пружинна шайба	Набір сферичних шайб DIN6319
Можливість компенсації кута	Немає, не може адаптуватися до нахилених поверхонь	Підтримка компенсації відхилення кута 3-4°, активне самовирівнювання
Напружений стан болта	Легко виробляти напругу вигину та ексцентричне навантаження	Усуньте силу згину, чистий підшипник осьової напруги
Стійкість до вібрації	Поганий, легко послаблюється під час тривалої вібрації	Стабільна посадка, ефективно протистоїть ослабленню вібрації
Термін служби	Короткий, легко спричинити втомне пошкодження болта	Тривалий термін служби, скорочення частоти обслуговування обладнання
Застосовні сценарії	Підходить лише для складання в плоскому стані та з невеликим навантаженням	Професійний для важкого, нерівного та нахиленого монтажу

З порівняння очевидно, що традиційні шайби можуть задовольнити лише найпростіші потреби у кріпленні. Зіткнувшись з нерівними монтажними поверхнями та важкими робочими умовами, вони не можуть компенсувати структурні помилки. На противагу цьомуDIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайбапрофесійно розроблений для промислової компенсації помилок. Він може автоматично регулювати кут підгонки відповідно до фактичного стану встановлення, забезпечуючи, щоб кожен болт натягувався вертикально та рівномірно, що є незамінною основною перевагою у високоякісному промисловому складанні.

Основний принцип роботи наборів сферичних шайб

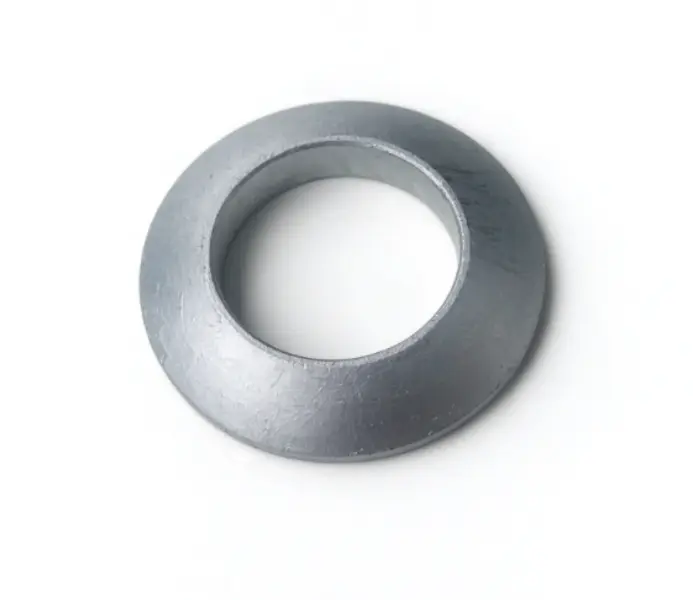

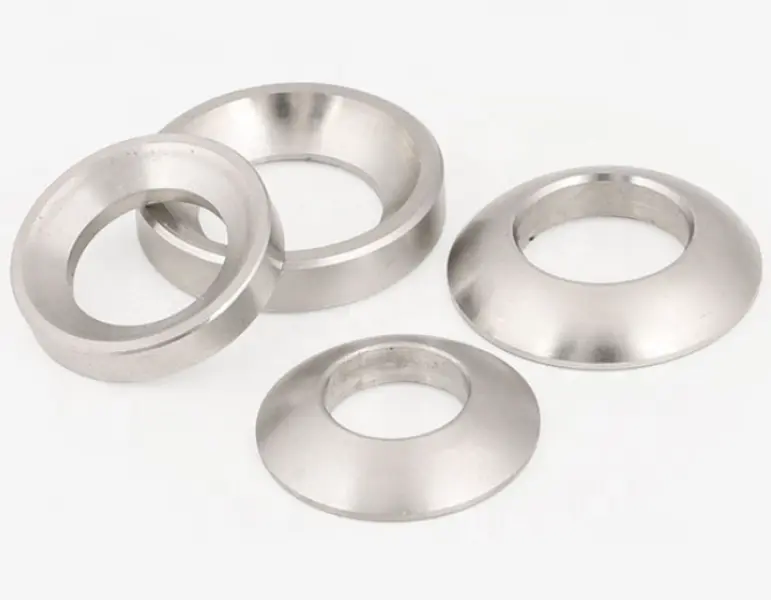

ПовнийНабір самоустановлюючих шайб DIN6319 складається з відповідної опуклої шайби С-типуі увігнута шайба типу D. Після точного кування та ультратонкого шліфування сферична контактна поверхня гладка та плоска з високою точністю підгонки та гнучким ковзанням. Під час встановлення обладнання, коли монтажна площина нахилена або зміщена, опуклі та увігнуті вигнуті поверхні можуть вільно ковзати для повної самокорекції кута, повністю прилягаючи до болта та поверхні пресованої деталі.

Цей принцип роботи повністю змінює стан примусового складання традиційних плоских прокладок. Це дозволяє уникнути скручування та вигину болтів, викликаного примусовим калібруванням помилок встановлення, гарантує, що система з’єднання завжди перебуває в оптимальному напруженому стані, і значно покращує загальну жорсткість і стабільність механічного обладнання.

Клас матеріалу	Максимальна безперервна робоча температура	Рекомендований коефіцієнт крутного моменту	Відповідні поради щодо навколишнього середовища
Вуглецева сталь C45	220 ℃	0,14~0,18	Загальнопромислове, внутрішнє складання прес-форм
A2 нержавіюча сталь	300 ℃	0,18~0,22	Вологе приміщення, звичайна антикорозійна сцена
A4 нержавіюча сталь	315 ℃	0,19~0,23	Бризки прибережної солі, хімічне корозійне середовище

Практична цінність матеріалу та обробки поверхні

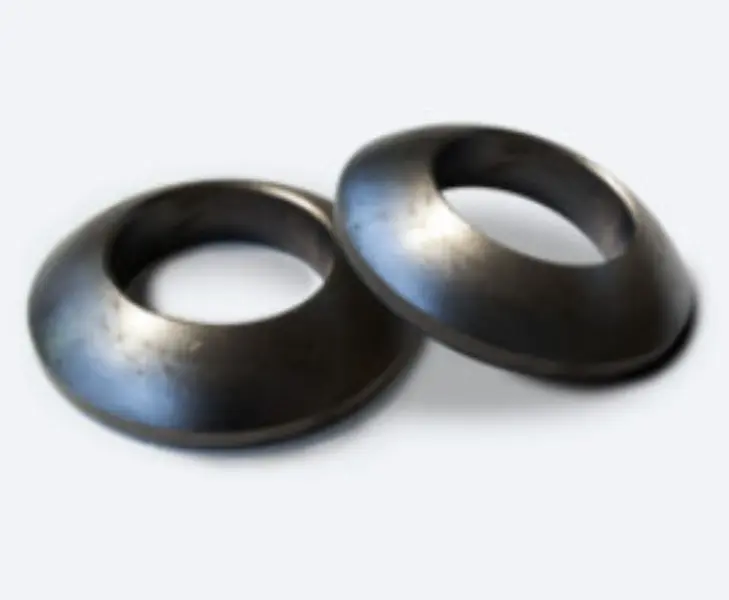

Різні матеріали та конфігурації обробки поверхні забезпечують цільову адаптацію пральних машин до навколишнього середовища.DIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайбаприймає різноманітні варіанти матеріалів. Шайби з вуглецевої сталі C45 з біло-блакитним цинковим покриттям мають рівномірне покриття та стійкі антикорозійні характеристики, що підходить для більшості сценаріїв зовнішнього та загального промислового складання. Вироби, оброблені чорним оксидом, відрізняються низьким коефіцієнтом тертя та відсутністю відблисків, що більше підходить для точного внутрішнього затискання прес-форми та запобігає впливу на точність обробки форми. Шайби з нержавіючої сталі A2/A4 не мають захисту поверхні, мають притаманну стійкість до окислення та корозії, ідеально адаптуються до високої вологості, соляного бризки та жорстких хімічних умов роботи.

Усі матеріали надходять із сертифікованих великих сталеливарних заводів, мають стабільні механічні властивості та надійну твердість, що гарантує, що шайби не деформуються та не виходять з ладу під тривалим сильним тиском. Індивідуальна обробка поверхні та продукти спеціального розміру підтримуються для задоволення індивідуальних інженерних потреб.

Типові сценарії застосування

Завдяки потужній корекції кута та балансу напруги,DIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайбашироко використовується у високоточних і важких галузях промисловості. У промисловості прес-форм багаторазове затискання, теплове розширення та звуження спричинять деформацію пластини прес-форми та відхилення від площинності, а набір шайб, що самовирівнюється, може автоматично компенсувати незначні кутові помилки, щоб зберегти силу затиску форми стабільною.

У важкому машинобудуванні, гідравлічному обладнанні, інженерних металоконструкціях і монтажі основи генератора, осідання фундаменту та відхилення при установці обладнання є поширеними. Набір шайб DIN6319 може ефективно вирішити проблему нерівномірного навантаження на болтові з'єднання, запобігти вібрації обладнання та ослабленому з'єднанню, а також забезпечити тривалу стабільну роботу механічних систем. Це необхідний оптимізований кріпильний аксесуар для механічної конструкції та модернізації обладнання.

Стандартизоване пакування та гарантія доставки на експорт

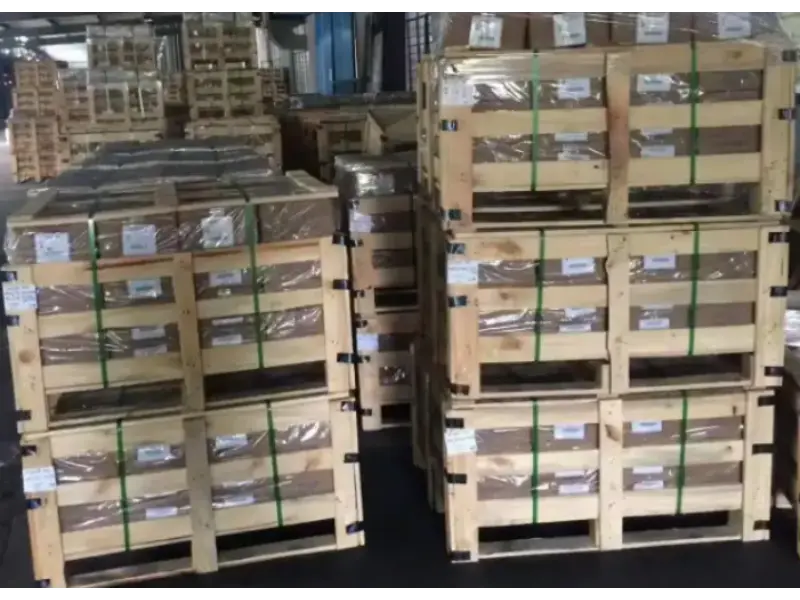

Як професійний експортно-орієнтований виробник кріплень, компанія Ningbo Gangtong Zheli Fasteners Co., Ltd. використовує суворе стандартизоване пакування експортного класу для всіх готових шайб, щоб забезпечити цілісність продукту під час транскордонного транспортування на великі відстані. Звичайні продукти упаковані у водонепроникні та вологостійкі внутрішні пластикові пакети, поєднані з потовщеною армованою картонною зовнішньою упаковкою, яка може ефективно запобігати іржі, подряпинам, зіткненням і деформації поверхні продукту.

Для оптових експортних замовлень і замовлень клієнтів високого стандарту ми підтримуємо індивідуальну упаковку дерев’яних ящиків і палет для подальшого підвищення безпеки транспортування. Уся упаковка може підтримувати індивідуальні логотипи брендів клієнтів і ексклюзивні етикетки для задоволення потреб бренду в експорті та управлінні складом. Перед кожною доставкою наша команда проведе повну перевірку зовнішнього вигляду, розміру та кількості товаруDIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайба,сортування та упаковка суворо відповідно до міжнародних експортних стандартів, а також повне зіставлення супровідних документів, забезпечуючи безпечну та безперешкодну доставку товарів клієнтам у всьому світі.

Чому варто вибрати кріплення Ningbo Gangtong Zheli

Ми зосереджуємося на науково-дослідних розробках і виробництві високоякісних кріплень за стандартом DIN із розвиненою технологією виробництва та повною системою контролю якості. всеDIN6319 Сферична шайба Опукла та увігнута самовирівнююча шайбапродукція виробляється в суворій відповідності до німецьких промислових стандартів, з точним допуском на розміри та чудовою взаємозамінністю.

Від вхідної перевірки сировини, точної обробки, обробки поверхні до упаковки готової продукції та доставки, кожна ланка впроваджує стандартизований контроль якості. Ми надаємо послуги тестування зразків, повнорозмірне налаштування від M6 до M64, стабільне постачання запасів і професійну передпродажну та післяпродажну технічну підтримку. Завдяки надійній якості продукції та продуманому експортному обслуговуванню ми встановили довгострокові відносини співпраці з клієнтами в Європі, Америці, Південно-Східній Азії та інших регіонах, отримавши широке визнання на світовому ринку промислових кріплень.

FAQ

Q1: Чи потрібно використовувати опуклі та увігнуті шайби в комплекті?

A1: Так. Лише узгоджені опуклі шайби C-типу та увігнуті шайби D-типу можуть реалізувати функцію самовирівнювання компенсації кутового відхилення монтажу. Одна шайба не може сформувати ковзну посадку та не може досягти ефекту корекції кута.

Q2: Яка найбільша різниця між сферичними шайбами ​​DIN6319 і звичайними шайбами?

A2: Основною відмінністю є можливість компенсації кута. Звичайні шайби можуть лише розсіювати тиск, тоді як DIN6319 самоустановлювані шайби можуть активно коригувати нахил установки, усувати напругу згину болтів і значно покращувати безпеку та термін служби важких з’єднань.

Q3: Чи можна використовувати шайби DIN6319 у високотемпературних та корозійних середовищах?

A3: Так. У нас є кілька варіантів матеріалів. Моделі з нержавіючої сталі A2/A4 адаптуються до корозійних середовищ, а високоякісні матеріали можуть витримувати безперервні умови роботи при високій температурі, задовольняючи потреби використання в різних жорстких сценаріях.
