Важкі шестигранні болти мають головку, яка більша за стандартну (фінішну) шестигранну головку. Стандартні важкі шестигранні болти виготовлені з низько- та середньовуглецевої сталі. Велика головка забезпечує більшу опорну поверхню, яка розподіляє затискне навантаження на більшу площу.
Важкі конструкційні болти з шестигранною головкою призначені для з’єднання між сталевими конструкціями. Відповідно, вони зазвичай дуже короткі. Специфікації A325 і A490 не призначені для загального застосування, включаючи анкерні болти. У цих заявках слід розглядати заміну A449 на A325 та A354 класу BD на A490.

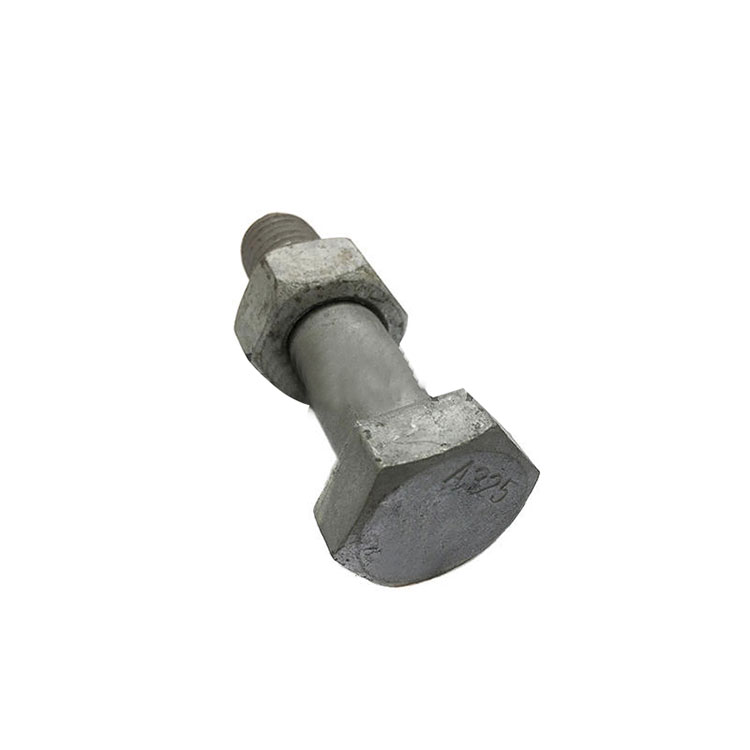

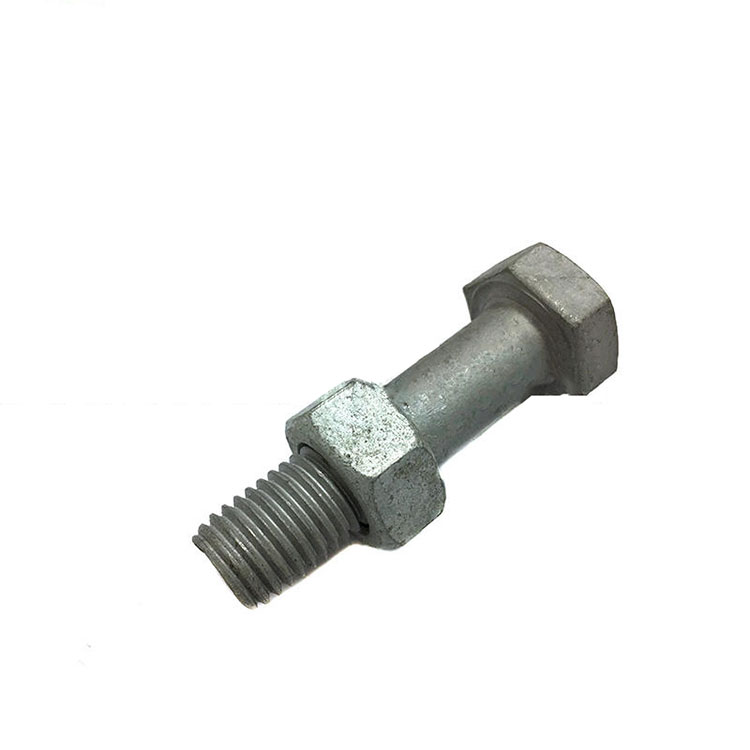

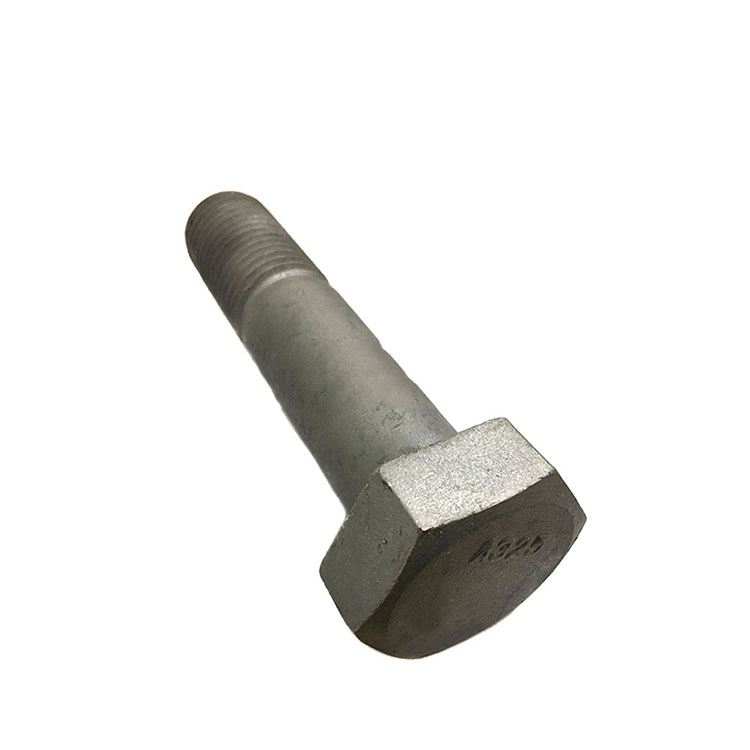

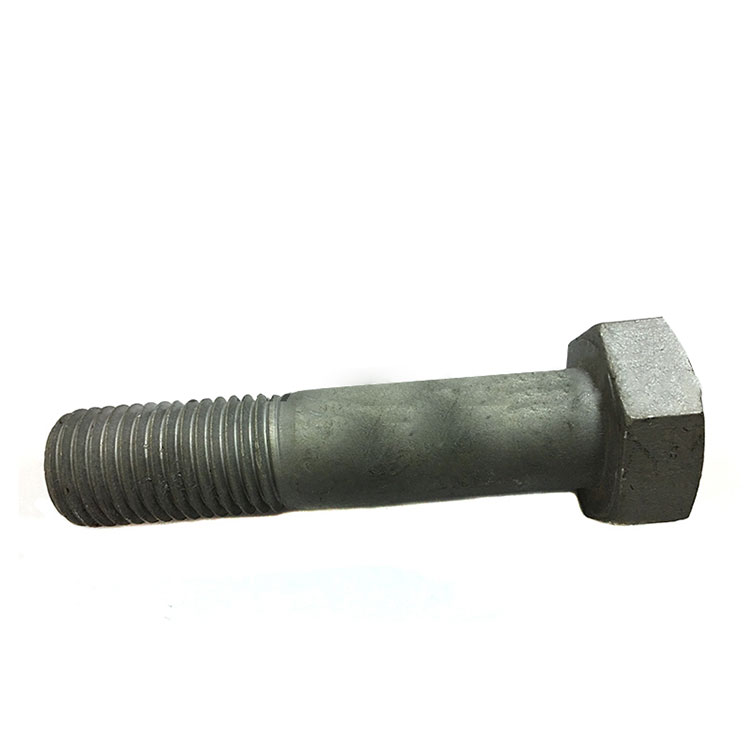

Важкі конструкційні болти з шестигранною головкою призначені для з’єднання між сталевими конструкціями. Специфікації ASTM A325 і A490 охоплюють високоміцні важкі конструкційні болти з шестигранною головкою діаметром від 1/2" до 1-1/2". Ці болти призначені для використання в конструктивних з’єднаннях і тому мають меншу довжину різьби, ніж стандартні шестигранні болти. Специфікації A325 і A490 не призначені для загального застосування.
Специфікація ASTM A490 охоплює важкі конструкційні шестигранні болти з загартованої та відпущеної легованої сталі діаметром від 1/2 дюйма до 1-1/2 дюйма з міцністю на розтягування не менше 150 фунтів на квадратний дюйм. Застосування та розміри болтів A490 подібні до важких конструкційних шестигранних гвинтів A325, але виготовлені з легованої сталі, а не із середньовуглецевої сталі, що забезпечує більшу міцність кріплення.
Допуск на довжину болта | ||||
Номінальна довжина, дюйми | Номінальний розмір, дюйми | |||
1⁄2 | 5⁄8 | від 3⁄4 до 1 | від 11⁄8 до 11⁄2 | |
Через 6 дюймів | -0,12 | -0,12 | -0,19 | -0,25 |
Понад 6 дюймів | -0,19 | -0,25 | -0,25 | -0,25 |
ВАЖКІ ШЕСТИГРАННІ БОЛТИ - МЕХАНІЧНІ ВЛАСТИВОСТІ | |||
Оцінка | Розмір | Міцність на розтяг ksi хв | Продуктивність ksi хв |
A325 | 1/2" - 1 | 120 | 92 |
1 1/8 - 1 1/2 | 105 | 81 | |
A490 | 1/2 - 1 1/2 | 150 | 130 |
A193 B7 | До 2 1/2 | 125 | 105 |
2 5/8 - 4 | 115 | 95 |
Діаметр болта | D | F | C | H | T | |||||
Діаметр тіла | Ширина по площах | Ширина по кутах | Висота | Довжина нитки | ||||||
Макс | Базовий | Макс | Хв | Макс | Хв | Базовий | Макс | Хв | Базовий | |
1⁄2 | 0.515 | 7⁄8 | 0.875 | 0.85 | 1.01 | 0.969 | 5⁄16 | 0.323 | 0.302 | 1 |
5⁄8 | 0.642 | 11⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 25⁄64 | 0.403 | 0.378 | 1.25 |
3⁄4 | 0.768 | 11⁄4 | 1.25 | 1.212 | 1.443 | 1.383 | 15⁄32 | 0.483 | 0.455 | 1.38 |
7⁄8 | 0.895 | 17⁄16 | 1.438 | 1.394 | 1.66 | 1.589 | 35⁄64 | 0.563 | 0.531 | 1.5 |
1 | 1.022 | 15⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 39⁄64 | 0.627 | 0.591 | 1.75 |
11⁄8 | 1.149 | 113⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 11⁄16 | 0.718 | 0.658 | 2 |
11⁄4 | 1.277 | 2 | 2 | 1.938 | 2.309 | 2.209 | 25⁄32 | 0.813 | 0.749 | 2 |
13⁄8 | 1.404 | 23⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 27⁄32 | 0.878 | 0.81 | 2.25 |
11⁄2 | 1.531 | 23⁄8 | 2.375 | 2.3 | 2.742 | 2.622 | 15⁄16 | 0.974 | 0.902 | 2.25 |
